Genel Bakış

Binanın nefesini düzenleyen merkez ünite

Klima santrali (İngilizce Air Handling Unit — AHU), dış ortamdan aldığı taze havayı bir dizi kademeden geçiren merkezi bir hava işleme ünitesidir. Bu kademeler tipik olarak filtre, ısıtma ve soğutma bataryaları, fan, nemlendirme/nem alma ve çoğu zaman bir ısı geri kazanım bölümünden oluşur. Sonuçta ortama; sıcaklığı, nemi ve temizliği kontrol edilmiş, doğru debide taze hava verilir. Ofis, AVM, hastane, otel, üretim tesisi ve laboratuvar gibi taze hava ve iç hava kalitesinin kritik olduğu yapıların vazgeçilmez altyapısıdır.

1978'den bu yana makine mühendisliği disiplinini saha tecrübesiyle birleştiren imton Mühendislik olarak, İstanbul Ataşehir'deki merkezimizden klima santrali sistemlerini yük ve debi hesabıyla boyutlandırır; projelendirme, montaj ve devreye alma aşamalarıyla anahtar teslim yürütürüz. Doğru filtre sınıfı, doğru ısı geri kazanım tipi ve doğru fan seçimi, hem konforu hem de yıllık enerji giderini doğrudan belirler.

Ücretsiz keşif talep et

imton Mühendislik klima santrali uygulaması

Kapsamımız

Klima santralinde dört temel fonksiyon

Bir santrali oluşturan bölümleri; ihtiyaç, mahal tipi ve enerji hedefine göre birbiriyle uyumlu bir hava işleme zinciri olarak tasarlarız.

Temiz Hava

Taze hava ve filtrasyon

Dış hava, mahalin ihtiyacına uygun filtre sınıflarıyla (kaba, ince ve gerektiğinde HEPA) kademeli olarak temizlenir. Doğru filtre seçimi, hem iç hava kalitesini hem de sistemin ömrünü ve enerji tüketimini etkiler.

İklim Kontrolü

Isıtma ve soğutma bataryaları

Sıcak/soğuk su ya da DX (direkt genleşmeli) bataryalarla havanın sıcaklığı istenen sete getirilir. Kaynak tarafında chiller, ısı pompası ya da kazan bulunabilir; santral, dağıtım sistemiyle uyumlu biçimde boyutlandırılır.

Enerji Verimi

Isı geri kazanım (HRV)

Egzoz edilen kirli havanın ısısı, plakalı, rotorlu ya da run-around tipi geri kazanım üniteleriyle taze havaya aktarılır. Böylece ısıtma-soğutma yükü belirgin biçimde düşer; santral hem taze hava verir hem enerji tasarrufu sağlar.

Hijyen & Konfor

Nem kontrolü ve hijyenik santral

Nemlendirme ve nem alma kademeleriyle ortam nemi konfor bandında tutulur. Hastane, laboratuvar ve gıda gibi kritik alanlarda, temizlenebilir yüzeyli hijyenik tip santrallerle mikrobiyolojik güvenlik önceliklendirilir.

Süreç

Keşiften devreye almaya, adım adım

Santral tasarımı, doğru debi ve doğru bölüm sıralamasıyla başlar; süreci baştan sona mühendislikle yönetiriz.

Saha keşfi ve ihtiyaç analizi. Mahal listesini, kişi yoğunluğunu, kullanım senaryosunu ve mevcut şaft/tesisat durumunu yerinde çıkarırız.
Debi ve yük hesabı. Taze hava debisini, ısıtma-soğutma yüklerini ve nem ihtiyacını hesaplar; santrali gerçek ihtiyaca göre boyutlandırırız. Ön-hesap mantığı için bilgi bankamızı inceleyebilirsiniz.
Santral ve kanal projelendirme. Bölüm sıralaması, filtre sınıfları, ısı geri kazanım tipi, fan seçimi ve kanal ağını içeren uygulama projesini hazırlarız.
İmalat / tedarik ve montaj. Santral, kanal ve otomasyon montajını kendi teknik ekibimizle yürütür; işçilik standardını saha denetimiyle güvence altına alırız.
Test, dengeleme ve devreye alma. Hava debisi dengelemesi (balanslama), filtre-basınç kontrolleri ve fonksiyon testleriyle sistemi verimli çalışacak biçimde devreye alırız.
Bakım ve teknik destek. Filtre değişimi ve periyodik bakım dahil, devreye almanın ardından da yanınızda kalırız.

Teknik Yaklaşım

Debi, ısı geri kazanım verimi ve fan enerjisi

Taze hava debisi. Bir mahal için gereken taze hava, kişi sayısı ve alan bazlı gereksinimlerin toplamıyla belirlenir; iç hava kalitesi ASHRAE Standard 62.1 ve TS 3419 esaslarına göre değerlendirilir. Isıl konfor ise ASHRAE Standard 55 çerçevesinde ele alınır.

Isı geri kazanım. Geri kazanım ünitesinin verimi (η), egzoz havasından taze havaya aktarılan ısının oranıdır. Yüksek verimli üniteler kışın ön ısıtma, yazın ön soğutma yükünü ciddi biçimde azaltır. Fan enerji verimliliği ise özgül fan gücü (SFP) ile takip edilir; düşük SFP, aynı debiyi daha az elektrikle taşımak demektir.

Q_ısıl = 0,34 × V(m³/h) × ΔT (W) | η_{geri kazanım} = (T_{taze,çıkış} − T_taze,giriş) ÷ (T_egzoz − T_taze,giriş) | SFP = P_fan(W) ÷ V(m³/s)

Filtre seçimi ISO 16890 / EN 779 sınıflarına göre yapılır; hijyenik uygulamalarda santral gövdesi ve bölüm bağlantıları VDI 6022 ilkeleri gözetilerek temizlenebilir biçimde seçilir.

Bölüm / Konu	Tipik tasarım yaklaşımı	Referans esas
Taze hava / iç hava kalitesi	Kişi + alan bazlı debi	ASHRAE Standard 62.1 · TS 3419
Isıl konfor	Sıcaklık ve nemde konfor bandı	ASHRAE Standard 55
Isı geri kazanım	Plakalı / rotorlu / run-around	EN 13053 · yüksek η hedefi
Filtrasyon	Kademeli filtre sınıfları	ISO 16890 / EN 779
Hijyenik santral	Temizlenebilir yüzey, sızdırmazlık	VDI 6022

Buradaki değerler ve yaklaşımlar genel mühendislik referansıdır; nihai santral seçimi, debi ve bölüm konfigürasyonu proje bazında yetkili makina mühendislerince ilgili ASHRAE / EN / TS normlarına göre doğrulanmalıdır.

Referanslar

Havalandırma ve iklimlendirmede işlerimiz

Tüm referanslar

Ofis · Havalandırma

Nef Offices Dörtlevent

2.800–4.100 m³/h egzost kapasiteli havalandırma uygulaması

Endüstriyel · Havalandırma

Sofra Grup Merkez Mutfak

85.500 m³/h kapasiteli merkez mutfak havalandırma sistemi

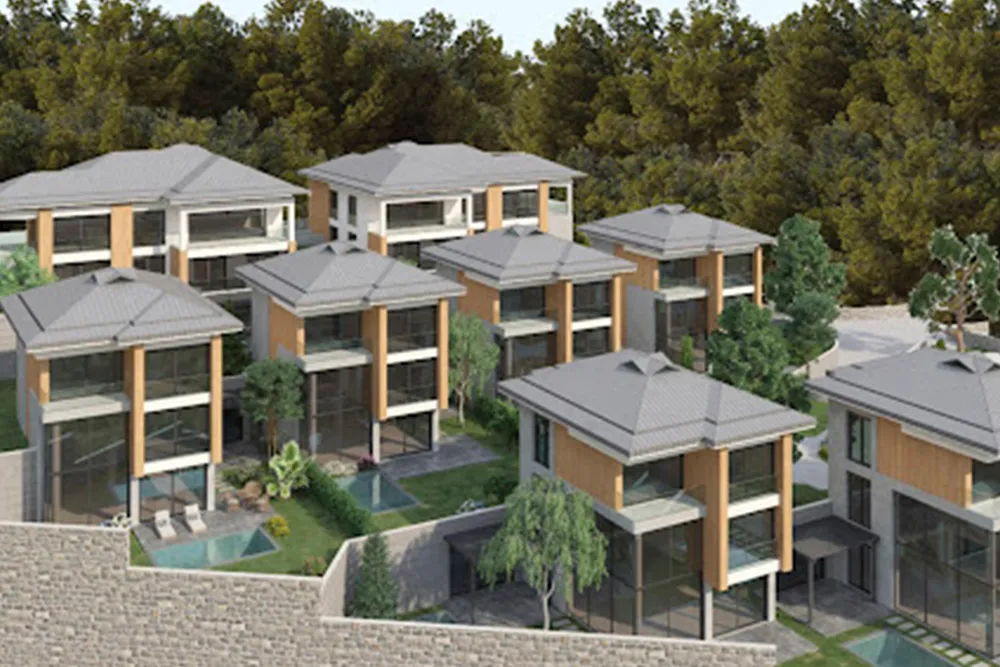

Konut · VRF

Nefes Orman

19 villalık projede VRF tabanlı iklimlendirme uygulaması

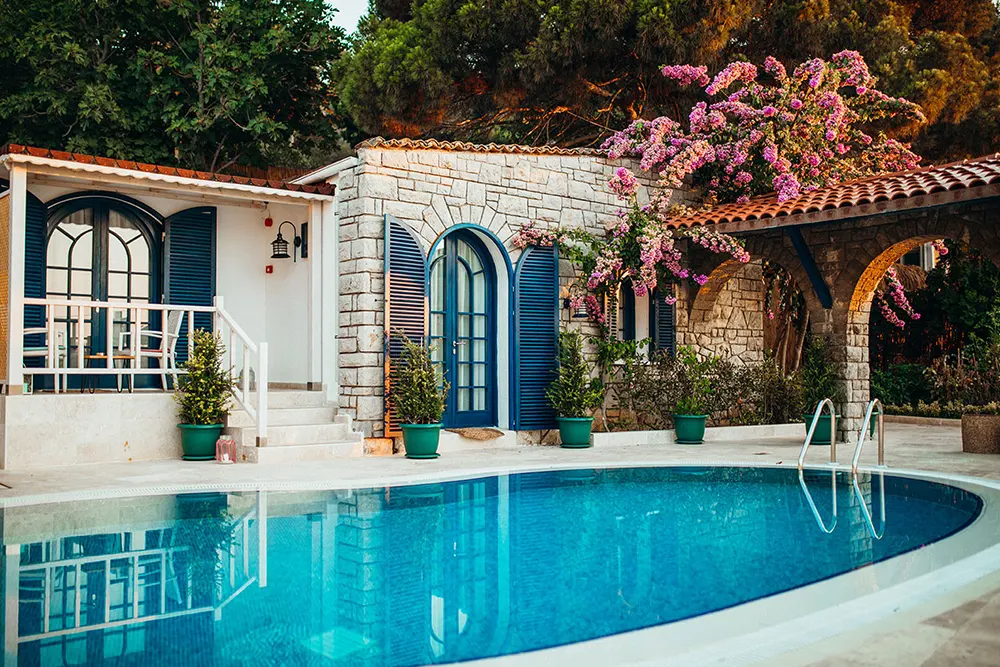

Otel · İklimlendirme

Locada Otel Büyükada

Otel iklimlendirme sistemi projelendirme ve uygulaması

Sıkça Sorulanlar

Klima santralleri hakkında merak edilenler

Klima santrali ile VRF/split klima arasındaki fark nedir?

VRF ve split sistemler ağırlıkla ortam havasını yeniden şartlandırır (soğutur/ısıtır). Klima santrali ise esas olarak taze hava getirir; onu filtreler, ısıtır/soğutur, nemini ayarlar ve dağıtır. Birçok projede ikisi birlikte kullanılır: santral taze havayı ve iç hava kalitesini sağlarken, VRF/fan coil mahal bazında sıcaklık kontrolünü üstlenir.

Isı geri kazanım gerçekten tasarruf sağlıyor mu?

Evet. Isı geri kazanımlı bir santral, dışarı attığı kirli havanın ısısının büyük bölümünü içeri aldığı taze havaya aktarır. Bu, özellikle taze hava ihtiyacının yüksek olduğu yapılarda ısıtma-soğutma yükünü ve dolayısıyla enerji giderini belirgin biçimde düşürür. Kazanç oranı, seçilen geri kazanım tipine ve verimine göre değişir.

Hijyenik klima santrali hangi alanlarda gerekir?

Hastane, ameliyathane, laboratuvar, ilaç ve gıda üretimi gibi mikrobiyolojik güvenliğin kritik olduğu alanlarda temizlenebilir yüzeyli, sızdırmazlığı yüksek hijyenik tip santraller tercih edilir. Bu santraller VDI 6022 gibi hijyen ilkeleri gözetilerek seçilir ve düzenli bakımla çalıştırılır.

Mevcut bir binaya klima santrali eklenebilir mi?

Çoğu durumda mümkündür. Uygun teknik hacim/çatı alanı, kanal güzergâhı ve elektrik altyapısı keşifte değerlendirilir. Yerden kazanç ve düşük yükseklik gereken yerlerde kompakt ya da yatay tip santrallerle çözüm üretilir; süreci faaliyetinizi mümkün olduğunca aksatmadan planlarız.

Klima santrali projenizi konuşalım

Ofis, otel, üretim tesisi ya da sağlık yapısı; taze hava ve iç hava kalitesi ihtiyacınızı ücretsiz keşif ve debi hesabıyla netleştirelim. Mühendis ekibimiz teklif için hazır.
